Витривалість плоскої покрівлі будь-якої конфігурації прямо залежить від продуктивності та безперебійності внутрішньої системи відведення води. Навіть найстійкіший гідроізоляційний шар зазнає передчасного зносу, якщо на його поверхні постійно накопичуються калюжі після дощів або від танення снігу. Ключовим елементом у такій гідравлічній системі є покрівельна воронка для плаского даху, від якості встановлення та характеристик якої залежить цілісність всієї конструкції будівлі. Призначення та інженерний функціонал елемента
Першочерговим завданням водовідвідної точки є швидкий збір атмосферних опадів та їх спрямування до стояків зливової каналізації або дренажних каналів, інтегрованих у структуру покрівельного пирога.

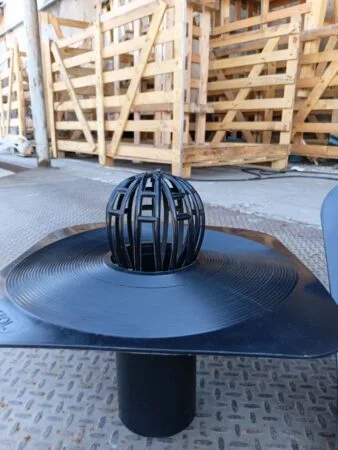

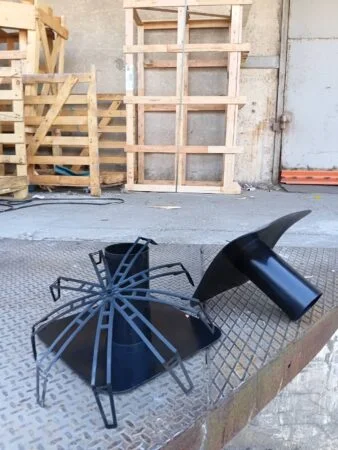

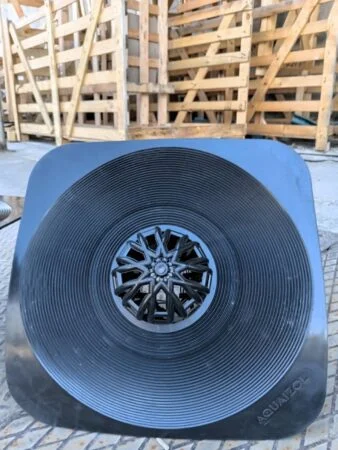

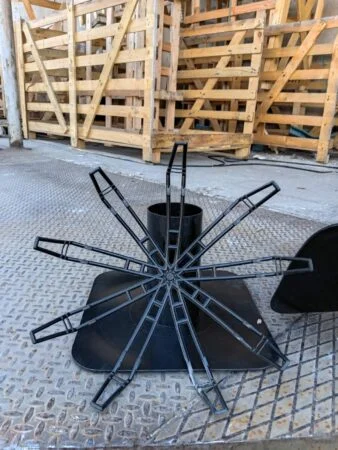

Монтаж приймального елемента передбачає створення герметичного з’єднання з гідроізоляційним шаром: широкий фланець деталі вплавляється між двома шарами бітумно-полімерного матеріалу (євроруберойду) або фіксується механічним притискним фланцем (для полімерних мембран). Вхідний отвір залишається на поверхні та оснащується решіткою-листоуловлювачем, що запобігає засміченню труби сміттям, листям та гілками.
Класифікація та матеріали виготовлення
Сучасні водовідвідні вузли класифікуються за типом випуску та конструктивними особливостями:

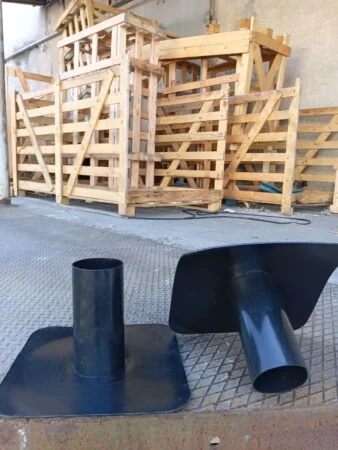

- За напрямком випуску: вертикальні (найбільш поширені) та горизонтальні (для монтажу в парапеті);
- За функціональністю: одно- або дворівневі (із дренажним кільцем для відведення вологи з паро- та теплоізоляційних шарів), а також моделі з інтегрованим електричним термокабелем (з функцією саморегуляції нагріву) для захисту від утворення крижаних заторів у холодну пору року;
- За матеріалом:
— високоміцний пластик (поліуретан, полівінілхлорид, поліпропілен), що відрізняється хімічною нейтральністю, стійкістю до ультрафіолету та корозії, легкою вагою та доступною ціною;
— оцинкована та нержавіюча сталь: характеризуються високою стійкістю до температурних деформацій;
— мідь: довговічні, преміальні вироби для специфічних архітектурних рішень.
На сьогоднішній день саме пластикова воронка покрівельна для плоского даху є галузевим стандартом завдяки відмінній сумісності з бітумно-полімерними матеріалами та стійкості до змін температури.
Нормативні правила проєктування та монтажу
Професійне встановлення вимагає неухильного дотримання будівельних норм (ДБН) та технологічних карт:
Про аварійний переливний парапетний скапер
Або, простіше кажучи, «парапетна воронка» — це специфічний елемент водостічної системи пласкої покрівлі, що функціонує як «запобіжний клапан» у випадках екстремальних злив. Іншими словами, це отвір або жолоб у парапеті покрівлі, розташований трохи вище рівня основних водостічних воронок, через який вода виводиться назовні фасаду, якщо основна система не справляється або засмітилася.
Ключові аспекти цього вузла:
Навіщо він потрібен? (Функція безпеки)
- Захист від перевантаження. Якщо основні воронки забиті (листям, сміттям, льодом) або інтенсивність дощу перевищує проєктну потужність системи, вода починає стрімко підніматися. Без аварійного переливу дах може перетворитися на «басейн», маса якого може спричинити деформацію конструкцій або навіть руйнування перекриття.
- Контроль рівня води. Скапер встановлюється на такій висоті, щоб вода скидалася лише тоді, коли рівень її накопичення досягає критичної позначки, що становить загрозу для герметичності покрівельного покриття.
Як він виглядає?
Це конструкція Г-подібної форми з металу або пластику, яка монтується в тіло парапету (ограджувальної стінки даху).
- Внутрішня частина має широкий фланець для герметичного з’єднання з гідроізоляцією покрівлі.
- Зовнішня частина виступає на фасад будівлі. Часто комплектується «носиком» (відливом), щоб вода стікала подалі від стіни будівлі.
Основні правила встановлення
- Висота. Парапетний скапер завжди розміщується вище рівня основної воронки, але нижче верху парапету.
- Місця монтажу. Встановлюються в точках, де можливе максимальне накопичення води (біля парапетів, що межують із найбільш заниженими ділянками даху).
- Пропускна здатність: Аварійна система має бути спроможною відвести той об’єм води, з яким не впоралася основна система, тому переріз скапера зазвичай розраховується відповідно до площі даху.
Чим відрізняється від звичайної воронки?
Основна воронка покрівельна для плоского даху є частиною головної системи відведення води, що працює постійно (внутрішня каналізація). Аварійний скапер — це елемент резервної системи, який зазвичай не задіяний, але забезпечує безпеку будівлі в критичних ситуаціях.
Важливий момент! При проєктуванні плаского даху сучасні будівельні норми (ДБН) передбачають наявність саме дублюючої системи водовідведення (або внутрішніх переливних воронок, або зовнішніх парапетних скаперів), що унеможливлює затоплення покрівлі за будь-яких непередбачуваних обставин.
Про ДБН В.2.6-220:2017 «Покриття будівель і споруд» (чинний)
Це основний будівельний норматив, що стосується конструкції покрівельного пирога, ухилів, парапетів та пристроїв для прийому води:
Розділ 10 («Водовідведення з покрівлі»):
- Встановлює вимоги щодо розташування водостічних воронок у найнижчих точках покрівлі.
- Вимагає проєктування мінімум двох точок прийому води (воронок) на кожній ділянці покрівлі, обмеженій парапетами або деформаційними швами (або використання дублюючої/переливної схеми), щоб запобігти застою води у випадку засмічення однієї з них.
- Регламентує ухили до воронок (не менше 1–2%) та вузли герметизації примикань до парапетів і парапетних переливів (скаперів).
Про ДБН В.2.5-64:2012 «Внутрішній водопровід та каналізація» (зі зміною №1)
Цей норматив регулює безпосередньо гідравлічний розрахунок та внутрішні інженерні мережі водовідведення:
- Розділ 22 («Внутрішні водостоки»):
- Визначає розрахункову площу водозбору на одну воронку та інтенсивність розрахункових злив.
- Встановлює вимоги щодо резервування, пристроїв для переливу та аварійного скидання надлишкової води (через окремі аварійні стояки або відкриті фасадні переливи/скапери в парапетах), щоб уникнути гідравлічного перевантаження перекриття під час інтенсивних опадів.
Супутні стандарти (європейська гармонізація)
При детальному розрахунку сифонно-вакуумних та гравітаційних систем водовідведення з аварійними переливами інженери також керуються:
- ДСТУ-Н Б В.2.6-214:2016 («Настанова з улаштування та експлуатації дахів…»);
- ДСТУ EN 12056-3:2019 («Гравітаційні системи водовідведення всередині будівель. Частина 3. Водовідведення з дахів, проєктування та розрахунок» — цей європейський стандарт детально регламентує встановлення аварійних переливів (emergency outlets/scuppers)).
Практичне резюме
Коли в проєктній документації робиться посилання на норми щодо влаштування дублюючого або аварійного переливного водовідведення (парапетних скаперів чи додаткових воронок), основними документами є ДБН В.2.6-220:2017 (конструктив покрівлі) та ДБН В.2.5-64:2012 (інженерне водовідведення).
Комплексний підхід до обслуговування
Грамотне встановлення — це лише перший етап. Для забезпечення багаторічної експлуатації покрівлі без протікань, об’єкт потребує регулярного сезонного технічного обслуговування. Професійний огляд навесні та восени дозволяє своєчасно очистити сітки листовловлювачів, перевірити цілісність гідроізоляційних примикань та стан герметизуючих мастик.
Ми пропонуємо: надійні покрівельні комплектуючі від «Україна Будівельна». В асортименті інтернет-магазину Ua-Bud.Trade. Roof (ТОВ «Україна Будівельна») ви можете придбати повний комплект сертифікованих матеріалів для надійного облаштування плоских та скатних дахів:

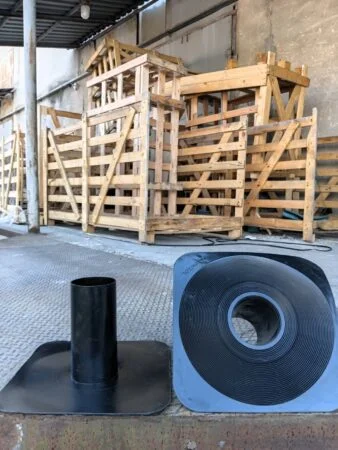

- Воронка покрівельна для плоского даху D-100 (із захисними решітками);
- Євроруберойд модифікований (ТМ «Акваізол» — європейська сертифікація якості СЕ за стандартом EN);
- Аератори покрівельні (флюгарки) для вентиляції підпокрівельного простору;
- Бітумно-каучукові та бітумно-полімерні мастики для холодного застосування;
- Покрівельне кріплення та супутні елементи «під ключ».
Де замовити та як оформити замовлення
Воронка покрівельна для плоского даху є в наявності на складі компанії «Україна Будівельна». Замовити її можна будь-яким зручним для вас способом:
