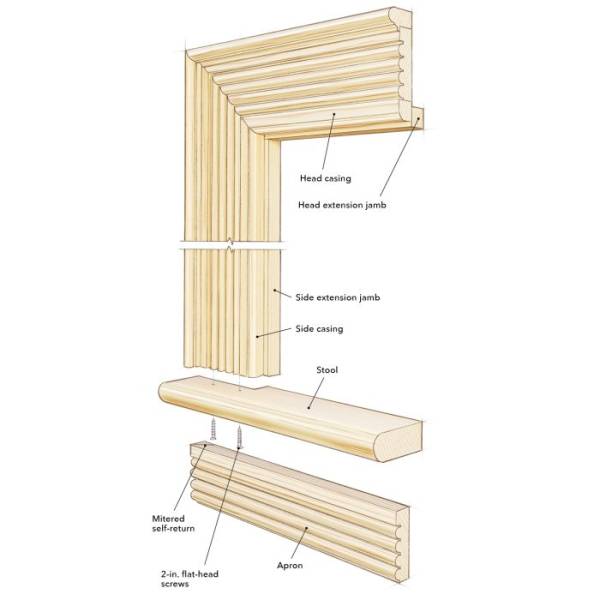

Заздалегідь зібрані лиштва з накладними розширювальними наличниками приховують нерівності товщини стін, забезпечують рівномірні зазори та створюють щільні стики.
Ця стаття представляє метод оздоблення вікон, за яким розширювальні наличники, лиштви та підвіконня вимірюються, ріжуться та збираються на верстаті перед встановленням як єдиний блок. Це забезпечує послідовні зазори та точне вирівнювання. Метод також дозволяє столярам виготовляти розширювальні наличники для різної товщини стін і враховувати такі деталі, як нерівності штукатурки, функціонування вікон та різні конфігурації оздоблення. Групуючи деталі та тестуючи збірки перед встановленням, підхід підвищує ефективність, полегшує навчання та стабільно забезпечує високоякісне оздоблення вікон.
Завдання, що мотивує
Працюючи столярами багато років тому, мій партнер і я зіткнулися з необхідністю обрамити вісім окремих вікон, розташованих в ряд, з невеликою відстанню між ними. З усіма викликами, пов’язаними з роботою в старих будинках, ми дійшли висновку, що вирівнювання верхніх лиштв та підвіконь і створення рівномірних зазорів між вікнами буде справжнім випробуванням. А враховуючи близькість вікон одне до одного, будь-яка невідповідність була б легко помітна.
Це завдання спонукало нас вдосконалити метод збирання розширювальних наличників, лиштв та підвіконня вікна на верстаті, а потім встановлення готової збірки на вікно як єдину деталь. Ми розрахували, що за допомогою ретельних вимірювань ми могли б заздалегідь виготовити вісім віконних блоків, а потім вирівняти їх на вікнах за допомогою лазера перед остаточним кріпленням.
|
Готовий до точності
Збірка віконних лиштв у чотирикутну раму є відносно стандартним методом для зовнішніх лиштв та вікон типу “фоторамка” без підвіконня, але набагато менш поширено виготовляти лиштви з прикріпленими розширювальними наличниками та підвіконням. Цей метод прискорює збірку та забезпечує щільні стики між компонентами. Розширювальні наличники, що використовуються в цьому проекті, відносно вузькі, але їх можна зробити будь-якої ширини для будь-якої товщини стіни. |
Цей метод спрацював настільки добре, що через 14 років ми досі використовуємо його для оздоблення майже всіх наших нових вікон. Попереднє збирання лиштв з розширювальними наличниками забезпечує ідеальну посадку оздоблення, з послідовними зазорами кожного разу. Це також допомагає нам навчати новий персонал, надаючи їм ефективну систему, яка дозволяє їм ідеально встановлювати віконні лиштви з першого разу.
Цей підхід вимагає, щоб розширювальні наличники навколо окремих вікон були однакової ширини. Якщо розширювальні наличники конусні, щоб компенсувати нерівності старої будівлі, вам, ймовірно, доведеться стругати або розпилювати окремі конусні розширювальні наличники та встановлювати їх по одному на вікно. Ми використовуємо трекові пилки, коли виготовляємо конусні розширювальні наличники. Але для типових допусків каркаса, наш метод попереднього збирання працює краще, ніж будь-який інший, який ми пробували, зокрема на кухонному вікні, показаному на фотографіях.
|
Визначення розміру розширювальних наличників Розширювальні наличники, виготовлені на місці, дозволяють налаштувати розмір наличників відповідно до різної товщини стін, що часто зустрічається в проектах реконструкції. Для робіт з морилкою ми виготовляємо розширювальні наличники з матеріалу, що відповідає рамі вікна та стулці. Для фарбованих оздоблень ми використовуємо ясен S4S. Ми ріжемо матеріал для розширювальних наличників до приблизної довжини перед розпилюванням на потрібну ширину на циркулярній пилці.

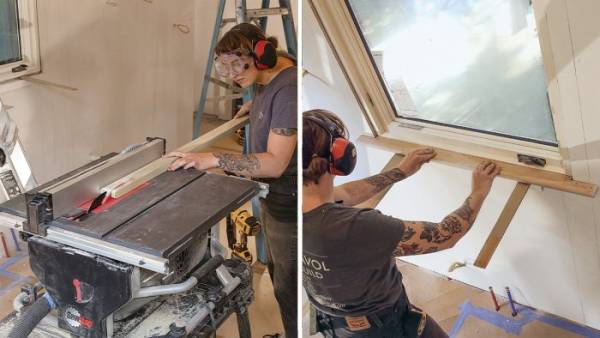

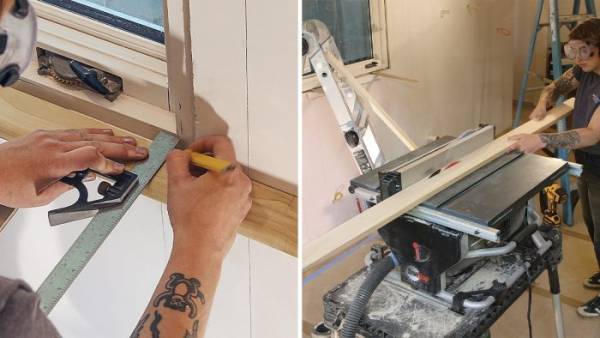

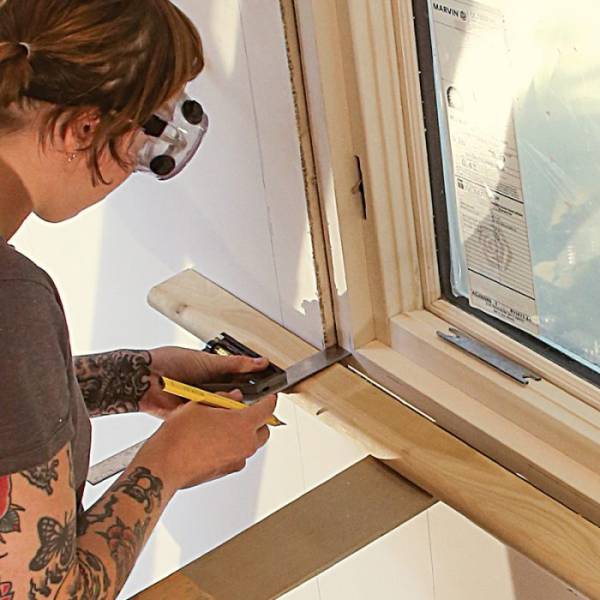

Вимірювання, потім розпилювання на ширину: Приклавши заготовку до стіни, виміряйте глибину розширювальних наличників за допомогою косинця. Визначте середнє значення, а потім розпиляйте наличники до середньої ширини на циркулярній пилці. |
Виготовлення розширювальних наличників
Сучасні вікна часто продаються з накладними розширювальними наличниками, або виробник відправляє наличники окремо, і вони встановлюються на місці столярами. Коли ми встановлюємо нові вікна в наших проектах реконструкції, ми завжди виготовляємо власні розширювальні наличники, щоб мати можливість налаштувати їх розмір відповідно до різної товщини стін, яку ми часто знаходимо від кімнати до кімнати.
Товщина стін варіюється, тому що іноді простір додавався пізніше або реконструювався після побудови будинку з використанням будівельних матеріалів та технік, які були актуальні на той час. Іноді вони мають різне оздоблення стін, таке як панелі або вагонка, що також змінює товщину стіни в окремих приміщеннях.

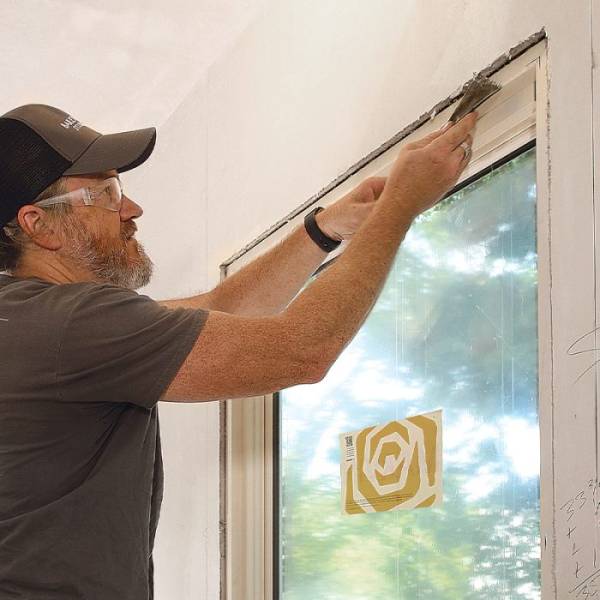

Виготовлення власних розширювальних наличників також допомагає нам компенсувати незначні нерівності товщини стін, що виникають через перевагу штукатурки як внутрішнього оздоблення в нашому регіоні. Штукатурка може трохи відрізнятися за товщиною, тому ми підбираємо розмір наличників, щоб врахувати цю варіацію, яка може сягати до 1/8 дюйма навколо великого вікна, встановленого в старому каркасі.
|
Розмітка та встановлення підвіконня “Роги” підвіконня – це вирізи, які дозволяють підвіконню щільно прилягати до рами вікна та стіни. Бічні лиштви сідають зверху на підвіконня. Роги зазвичай виступають за лиштви на величину, що відповідає товщині матеріалу лиштви. У цьому випадку це 3/4 дюйма.

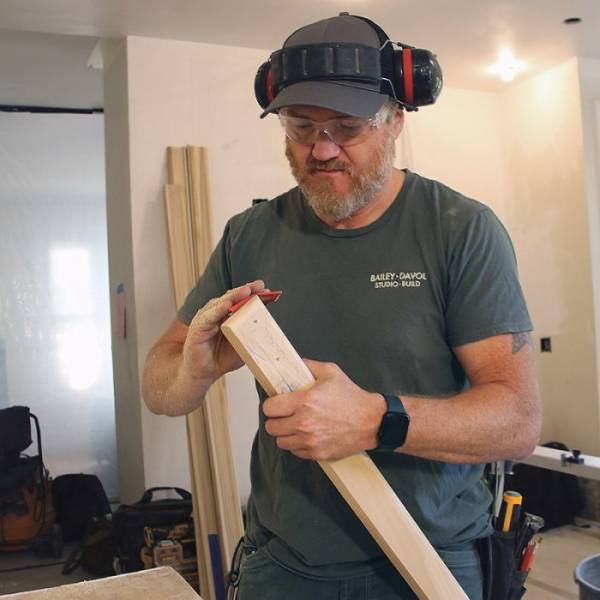

Вирізання рогів: Зробіть довгі (розпилювальні) пропили у вирізах рогів підвіконня, використовуючи паралельний упор на циркулярній пилці, потім завершіть пропили та зробіть поперечні пропили лобзиком. Після вирізання підвіконня перевірте його прилягання на вікні. Використовуйте блок-планку або шліфувальну машину для регулювання прилягання, якщо це необхідно. |
Розміщення наличників та підвіконня

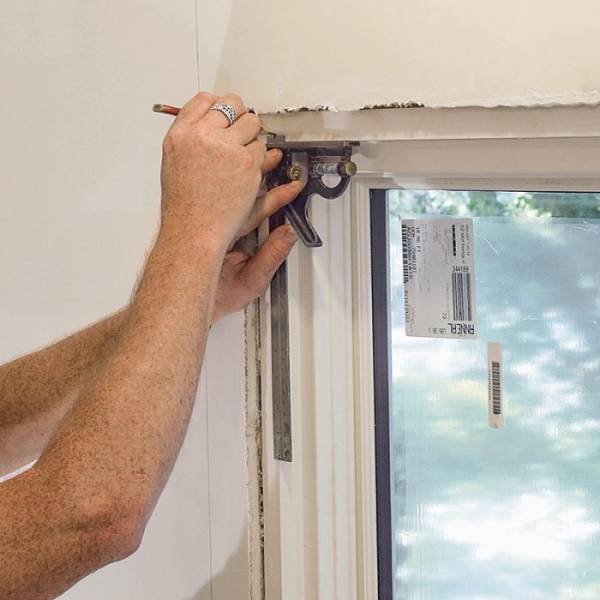

Першим кроком у створенні віконної лиштви є визначення того, до якої частини рами вікна прилягатиме розширювальний наличник. Місце встановлення розширювального наличника на вікні визначає розміри рами розширювального наличника. Багато сучасних вікон для новобудов мають невеликий паз, вирізаний по краю рами вікна, що виходить до інтер’єру будівлі.
У паз часто вставляються розширювальні наличники від виробника. Я використовую паз як орієнтир для розміщення наших розширювальних наличників, виготовлених на місці. Я центру розширювальний наличник товщиною 3/4 дюйма над пазом і записую вимірювання від внутрішнього краю розширювального наличника до внутрішнього краю рами вікна. Потім я використовую цей зазор для всіх нових вікон у кімнаті. Якщо кімната має суміш старих і нових вікон, я підбираю зазор на інших вікнах для узгодженості.
|

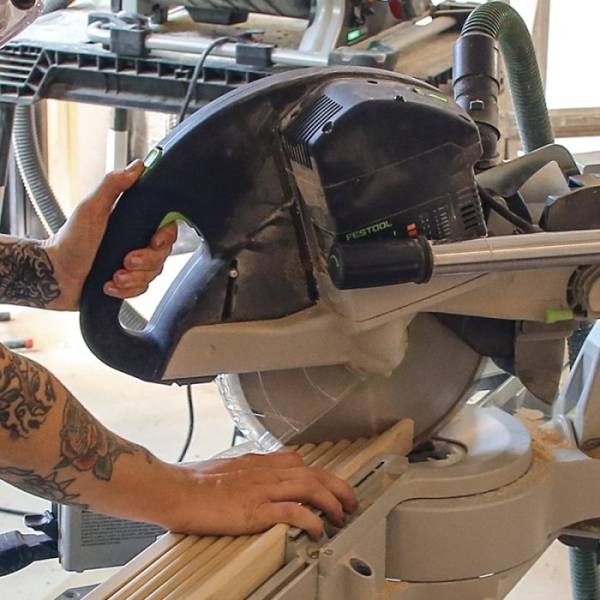

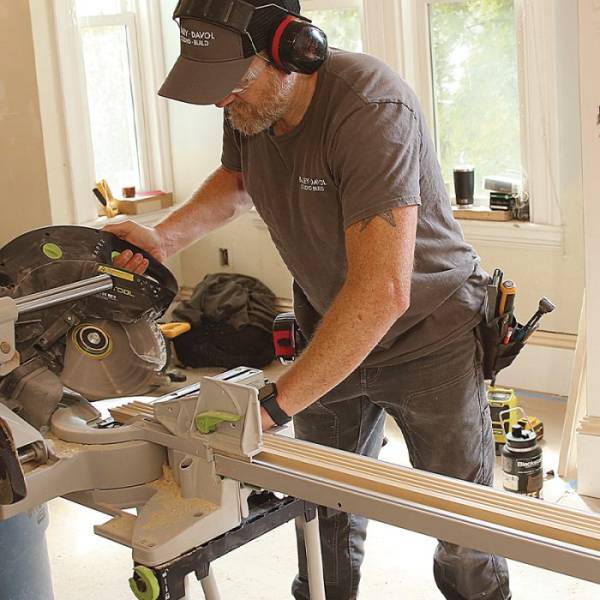

Збирання наличників та підвіконня Після вирізання підвіконня ми розпилюємо матеріал до ширини, що відповідає розширювальним наличникам, на циркулярній пилці. Потім ми ріжемо деталі до довжини на торцювальній пилці, враховуючи напуски у верхніх кутах для кріплення.
|
Якщо вікно не має паза, як у випадку з орним вікном, показаним на фотографіях, вам доведеться вирішити, де розмістити розширювальні наличники. Я зазвичай планую зазор 1/4 дюйма, виміряний від сторони рами до стулки. Для вертикально-розсувних вікон, які відкидаються для чищення, я починаю з зазору 1/4 дюйма, але також перевіряю роботу відкидання за допомогою макета розширювального наличника перед визначенням розміщення. В іншому випадку розширювальний наличник може перешкоджати відкиданню вікна або може взаємодіяти з фурнітурою для відкидання, яка зазвичай встановлюється у верхній частині стулки.
Якщо вікно матиме підвіконня як частину внутрішнього оздоблення, вам потрібно буде визначити, наскільки високо його слід встановити на рамі або стулці вікна. Переконайтеся, що підвіконня розташоване достатньо низько, щоб не заважати розсувним вікнам євростилю або ручці стулки, що використовується для відкриття та закриття розсувних вікон. З орними та відкидними вікнами ми розміщуємо підвіконня так, щоб воно знаходилося безпосередньо під і в контакті з фурнітурою, що відкриває та закриває стулку. Коли це можливо, я намагаюся розмістити підвіконня так, щоб воно збігалося з внутрішньою частиною рами вікна. Моя мета — створити плоске та безперервне віконне підвіконня від стулки до інтер’єру без сходинки, створеної зазором.
|

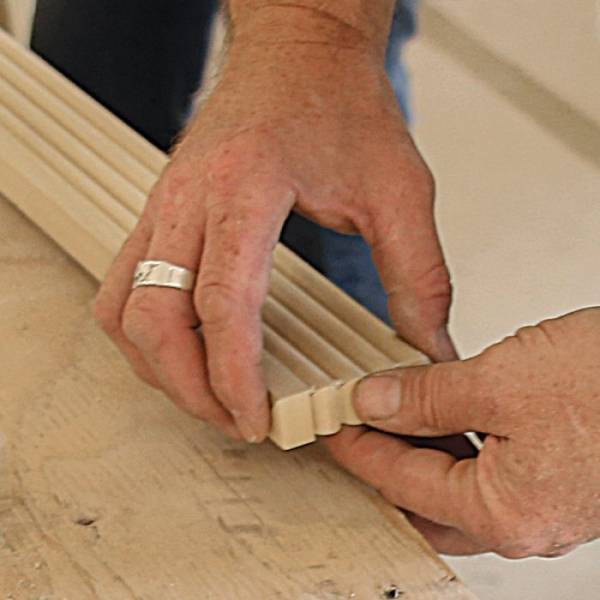

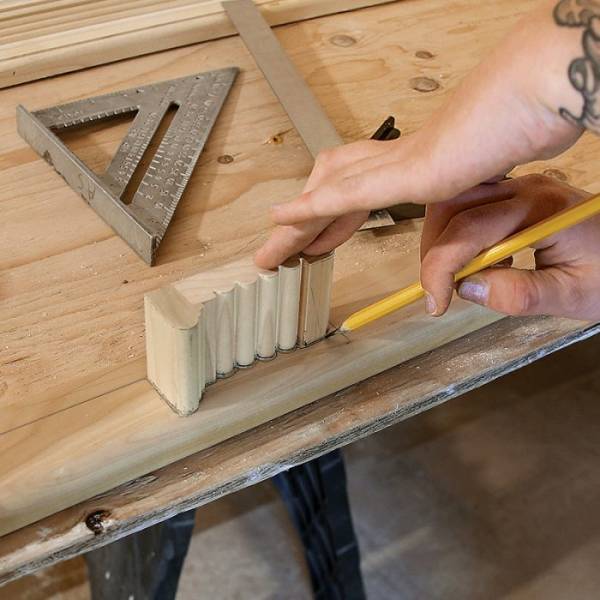

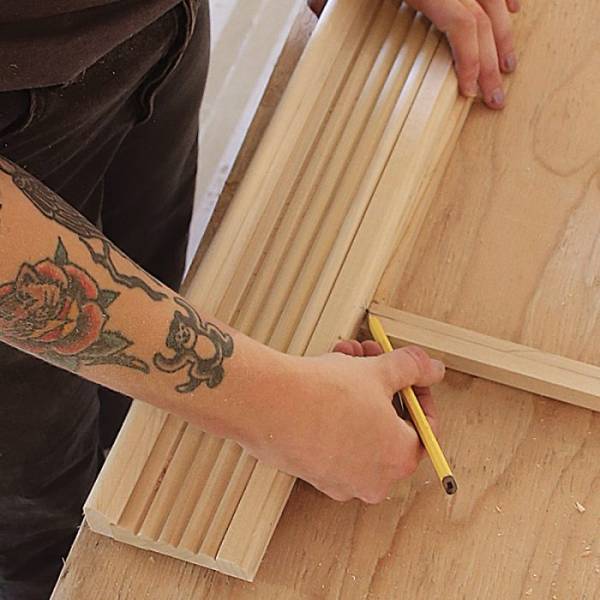

Вирізання та встановлення лиштв Після того, як підвіконня та розширювальні наличники зібрані в чотирикутну раму, лиштви можна вирізати та прикріпити до розширювальних наличників і підвіконня. Планування розпилювання лиштв та інших матеріалів мінімізує відходи.
|

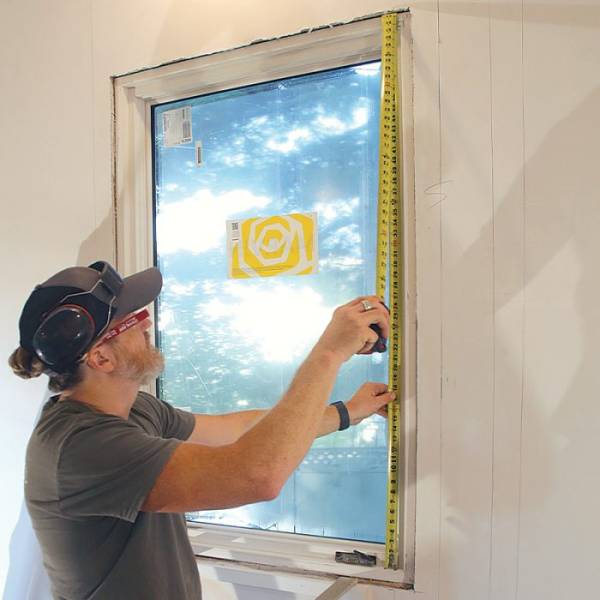

Ми визначаємо ширину розширювального наличника, вимірюючи від краю рами вікна до внутрішньої сторони штукатурки або покриття стіни (панелі, вагонка тощо) у чотирьох кутах вікна. Ми усереднюємо ці значення, а потім розпилюємо матеріал розширювального наличника до усередненого розміру, заокруглюючи до найближчих 1/16 дюйма.
Наприклад, припустимо, відстані від нижнього правого, нижнього лівого, верхнього правого та верхнього лівого кутів вікна до внутрішньої поверхні облицювання стіни становлять 2-1/8 дюйма, 2-1/8 дюйма, 2 дюйми та 1-7/8 дюйма відповідно. Ми б розпиляли матеріал наличника до 2 дюймів. Мета — щоб усі кути відрізнялися не більше ніж на 1/8 дюйма. Це допуск, який підходить як для робіт з морилкою, так і для фарбованих робіт. Ми можемо врахувати до 1/4 дюйма відхилення, але це вимагає вибіркового стругання або шліфування задньої частини лиштви стрічковою шліфувальною машиною, щоб зменшити її товщину в місці контакту зі штукатуркою. Ми зробили це в цьому проекті (див. фото в центрі праворуч на сторінці).

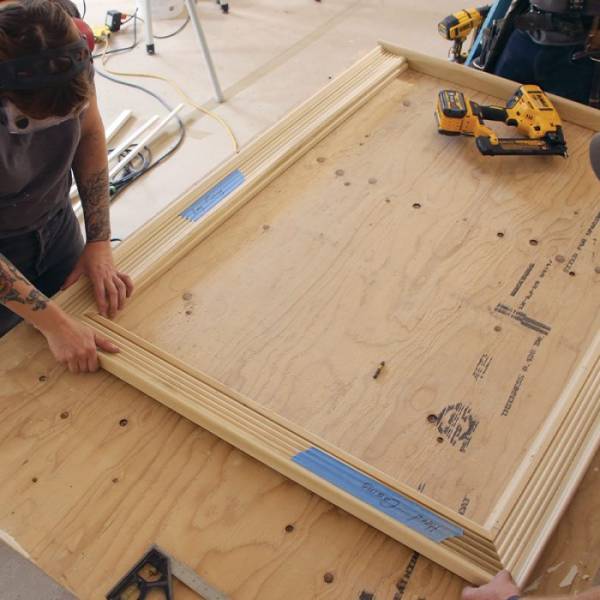

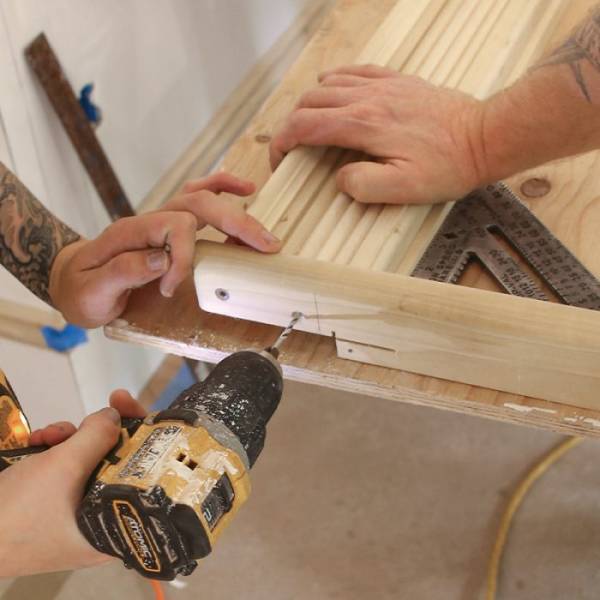

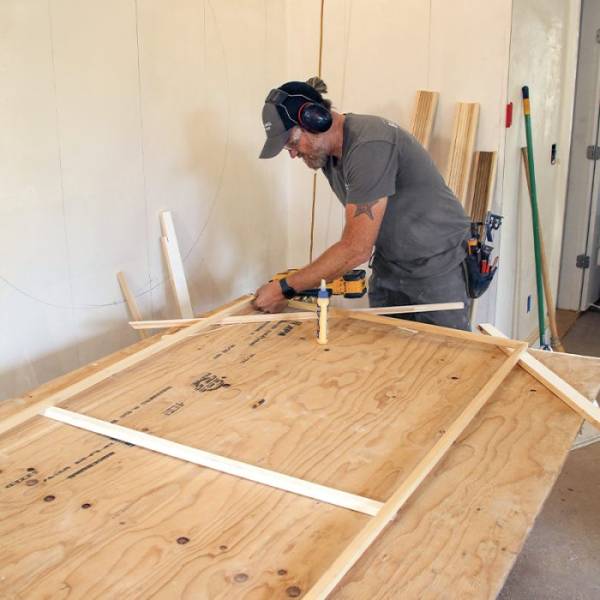

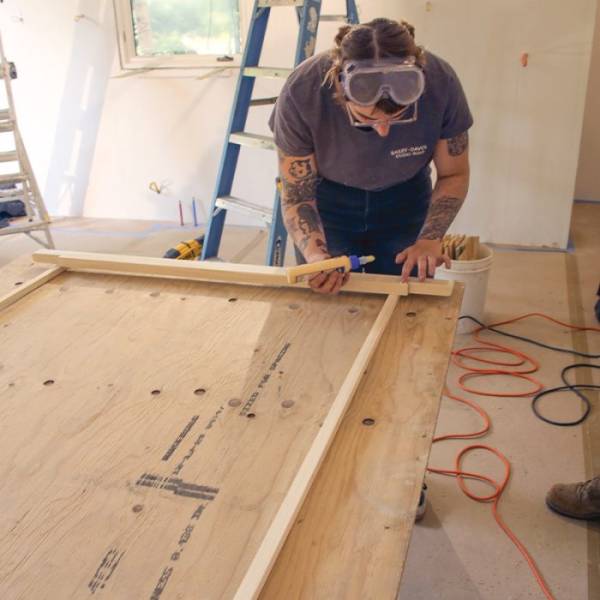

Після того, як ми розпиляли розширювальні наличники, ми збираємо їх на верстаті, виготовленому з плоского листа фанери або OSB, встановленого на козлах. Ми збираємо розширювальні наличники та підвіконня в чотирикутну раму за допомогою кишенькових шурупів або цвяхів 18 калібру. Ми використовуємо шурупи з наличниками, ширшими за 2 дюйми. Вужчі розширювальні наличники прибиваються, якщо дерево не має тенденції до розколювання; в цьому випадку ми вкручуємо саморізи для оздоблення в попередньо просвердлені отвори.
|

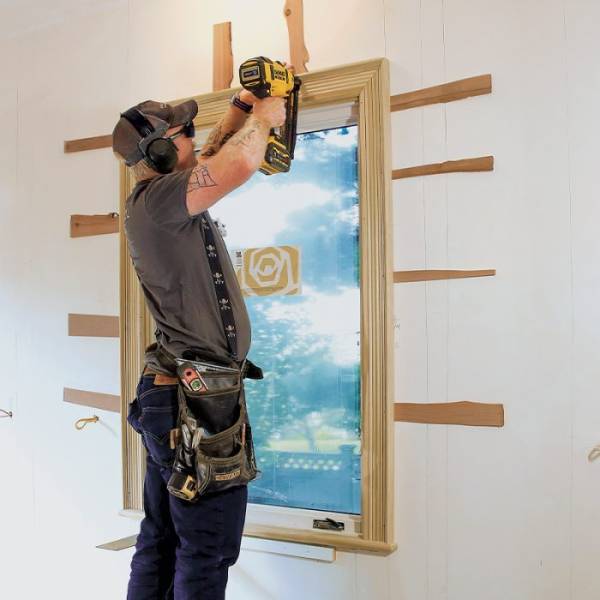

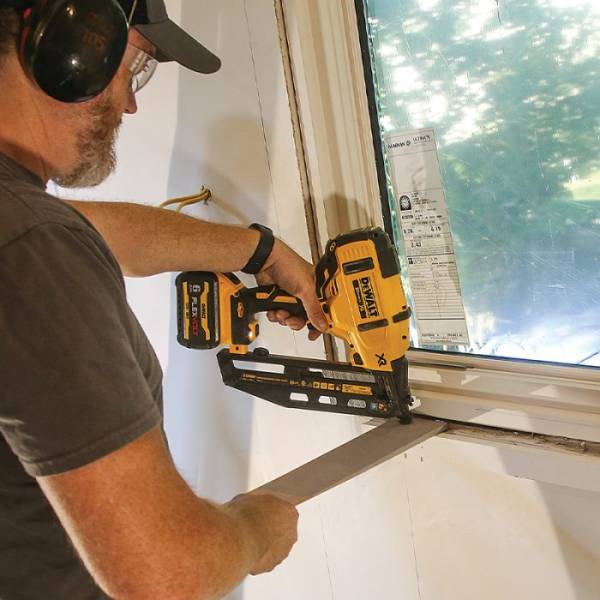

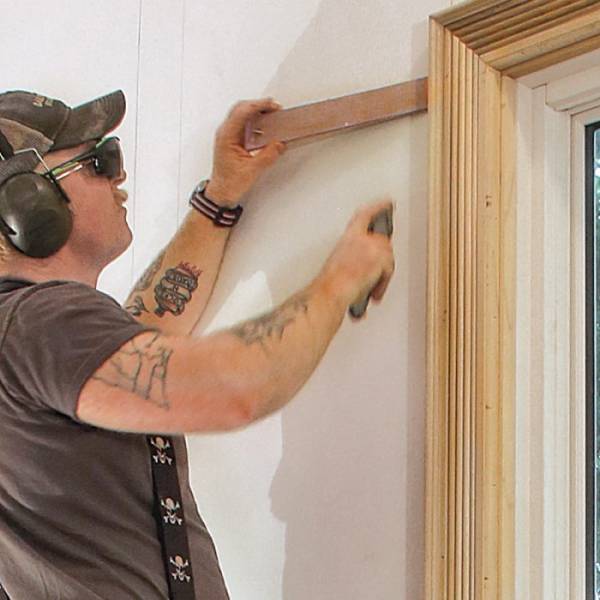

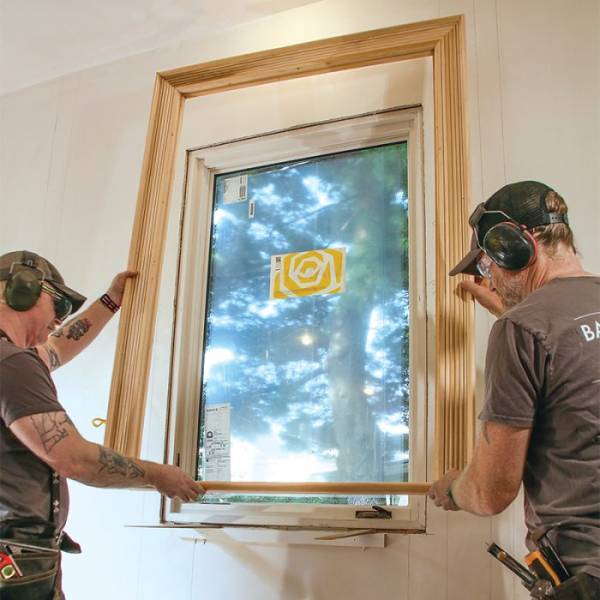

Встановлення збірки Після кріплення лиштв до розширювальних наличників, збірку оздоблення можна принести до вікна для примірки. Після того, як лиштви зашпоновані, збірка кріпиться через лиштви до каркаса за штукатурними стінами.
|
Більшість наших віконних лиштв включають підвіконня, тому ми розпилюємо матеріал відповідної ширини для верхнього розширювального наличника та двох бічних розширювальних елементів, а потім розміщуємо підвіконня перед отвором, тримаючи його на дерев’яних шпонках. Після вирізання підвіконня ми прибиваємо його до тристоронньої рами розширювального наличника. Під час кріплення ми переконуємося, що рама квадратна, а боки паралельні. Якщо вікно має тип “фоторамка” (не включає підвіконня), ми виготовляємо чотирикутну раму з матеріалу розширювального наличника.
Кухонне вікно, показане на фотографіях, є єдиним такого розміру в будинку, але коли у нас є кілька однакових вікон, ми ріжемо деталі партіями. Спочатку ми вирізаємо розширювальні наличники для одного вікна, а потім підвіконня, і потім збираємо ці частини в тестову раму, яку ми приміряємо на інших вікнах такого ж розміру. Якщо тестова рама підходить до всіх вікон, ми збираємо ідентичні рами, вирізаючи розширювальні наличники та підвіконня відповідно до першої. Якщо рама не підходить до всіх вікон ідеально, ми можемо відрегулювати ширину або довжину розширювальних наличників та підвіконня для кращої посадки, за умови, що вікна не розташовані в ряд, як це було, коли ми розробили цей метод.
Останнім кроком є встановлення нижньої полиці (фартуха) після встановлення лиштв та збірки розширювальних наличників. Її ширина визначається загальною шириною лиштв над нею. Ми зазвичай додаємо самоповернення на її кінцях, щоб приховати торцеву поверхню.
За допомогою цього методу пара столярів зазвичай може виготовити лиштву та збірку розширювального наличника за 30 хвилин або менше, а встановлення готової збірки на вікно займає лише кілька хвилин. Важливіше за ефективність, наш метод забезпечує високоякісні столярні роботи, якими ми пишаємося. Це особливо приємно, коли вибагливий клієнт вперше оцінює нове віконне оздоблення.
|

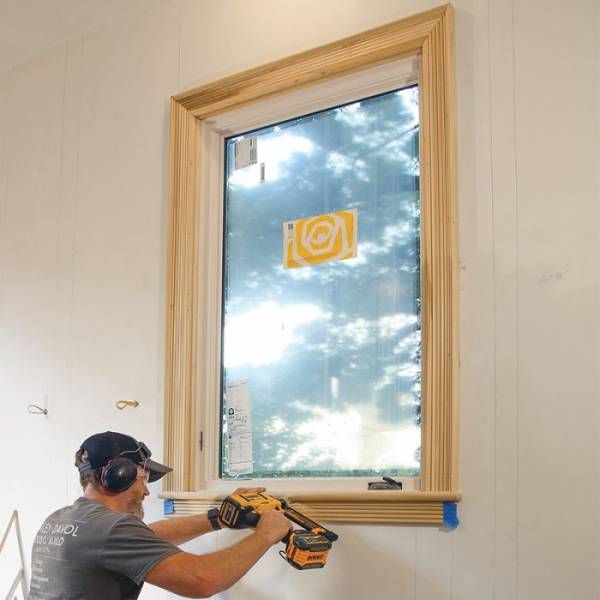

Додавання нижньої полиці (фартуха) Останнім кроком є додавання нижньої полиці під підвіконня вікна. Вона розпилюється до довжини так, щоб кінці нижньої полиці збігалися із зовнішніми краями лиштв над нею. Самоповернення на нижній полиці приховують торцеву поверхню для більш завершеного вигляду.
|
— Роберт Давол є партнером у Bailey Davol Studio Build, дизайн-будівельній компанії в Бостоні. Фото Патріка МакКомба.
